Dyno Bike

Dynobike est un banc de puissance mis au point pour mesurer la puissance développée d'une moto en ordre de marche. Un système informatisé de diagnostic est essentiel pour une analyse approfondie des données de performance des véhicules routiers et de course.

Grâce aux grandes dimensions du rouleau et aux performances exceptionnelles du ralentisseur à courants de Foucault (80 kg*m), ce banc combiné, inertiel et freiné, permet de mesurer avec une précision extrême et une grande répétition les performances de motos à partir de quelques dizaines de chevaux jusqu'aux potentiels des super sport (puissance de freinage théorique de plus de 500 ch à 6 500 tr/min.

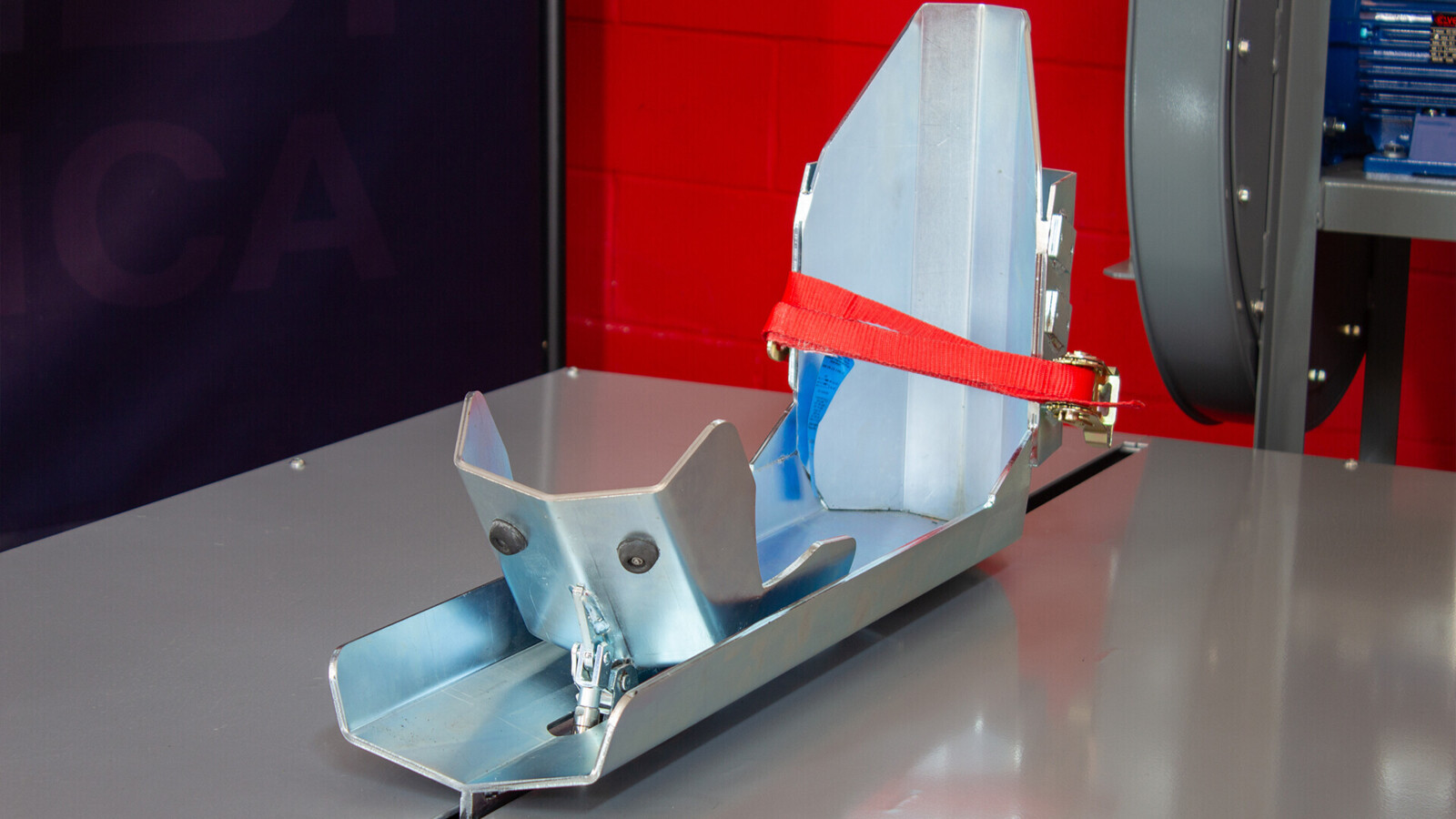

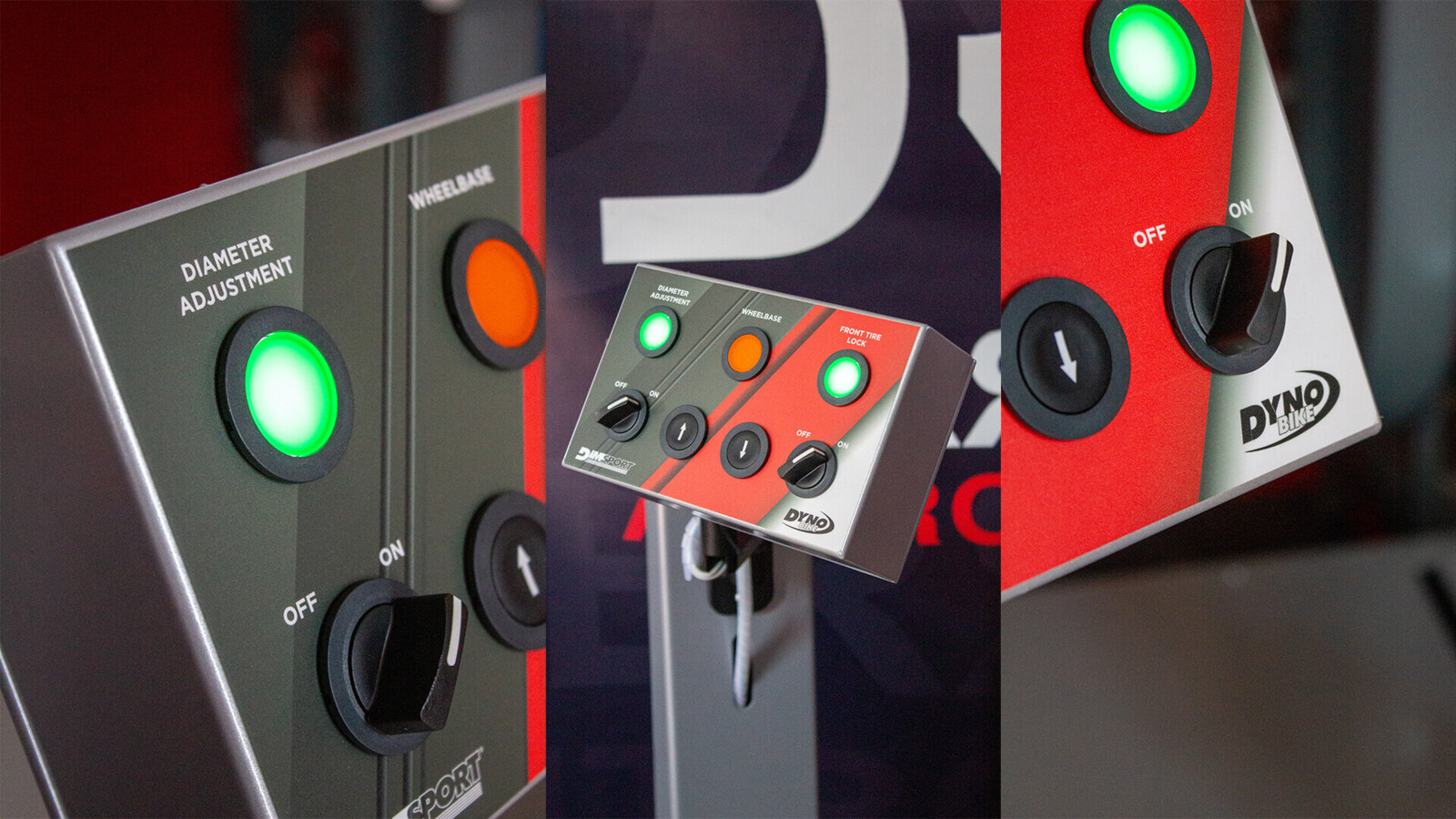

Disposant d'une capacité totale de 1 000 kg, Dynobike est conçu pour s'adapter à toutes les conditions de charge. Sa hauteur réduite par rapport au sol lui permet de fonctionner à un niveau surélevé avec une rampe de montée de 140 cm de long seulement dans des espaces très exigus, tout en acceptant des motos ayant un empattement jusqu'à 2 100 mm. Les équipements de protection permettent de travailler en toute sécurité tout en garantissant une grande liberté de mouvement. La mâchoire de blocage peut être réglée avec précision afin d'optimiser le positionnement du véhicule au centre du rouleau. Le système de ventilation forcée à moyenne pression par ventilateur tangentiel de 5,5 kW ou 7,5 kW également géré au moyen d'un onduleur, permet de fournir le flux correct et la vitesse de l'air aussi bien pour le refroidissement du moteur que pour la pressurisation des Air Box.

Le logiciel de gestion offre de multiples possibilités de personnalisation et permet de réaliser des imprimés et des comparaisons allant jusqu'à huit essais. Il est également possible de décider de mesurer la puissance dissipée pour le calcul de la puissance du moteur ou d'effectuer des acquisitions à la roue, en cycle continu avec enregistrement automatique de tests et ralentissement rapide.

Une série de sondes spécifiques optionnelles permettent l'acquisition de données telles que : pression/température, température

CARACTÉRISTIQUES PRINCIPALES

Puissance maximale à la roue avec représentation graphique de la courbe de puissance
Puissance maximale moteur et sa représentation graphique
Couple à la roue et sa représentation graphique
Couple au moteur et sa représentation graphique
Simulation à régime constant

Un logiciel simple à utiliser et l’absence de hardware permettent de travailler avec un notebook.
Les valeurs peuvent être facilement évaluées aussi bien sur les écrans numériques que dans le diagramme graphique. Le pointeur sur le graphique affiche automatiquement la valeur correspondante.
Le banc est également équipé du dispositif DYNOTUNE qui permet d'effectuer une nouvelle cartographie automatique des boîtiers additionnels RapidBike de Dimsport directement avec le logiciel du banc.

DONNÉES TECHNIQUES DFMTF
Puissance maximale à la roue		400 kW
Vitesse maximale		376 km/h
Couple maximal à la roue		800 Nm
Diamètre rouleaux		400 mm
Empattement		1200 / 2100 mm
Capacité		1000 kg
Commande progressive ventilateur		α (OPT)
Puissance électrique absorbée		2.2 Kw
Dimensions boîtier encastrable		650 * 395 * 1670 mm
Dimensions au sol (rampe comprise)		4200 * 395 * 1670 mm
Poids seulement boîtier encastrable		320 kg
Poids version au sol (rampe comprise)		570 kg
KIT D'ACQUISITION DES DONNÉES
Sonde température huile (°C) / H2O (°C)		0 - 150 ºC
Sonde température gaz d'échappement (k)		0 - 1.000 ºC
Sonde pression turbo (bar)		-1.00 + 3.00
Sonde lambda large bande		0 - 5 Vcc
Sonde température air aspiré		-10 - + 60 ºC

	VENTILATEUR CENTRIFUGE 4 Kw	VENTILATEUR CENTRIFUGE 5.5 Kw	VENTILATEUR CENTRIFUGE 7.5 Kw
DONNÉES TECHNIQUES VENTILATEUR CENTRIFUGE
Puissance électrique	4 kW	5.5 kW	7.5 kW
Tension d'alimentation	230/400 Vca 50Hz	230/400 Vca 50Hz	230/400 Vca 50Hz
Vitesse de l'air	90 km/h	200 km/h	260 km/h
Pression moyenne de l'air	2.9 mbar	75 mbar	85 mbar
Débit de l'air	17000 m³h	1800 m³h	2100 m³h
Dimensions	1200 * 800 * 1400 mm	780 * 465 * 895 mm	780 * 465 * 895 mm
Gestion par onduleur	α (OPT)	α (OPT)	α (OPT)
Poids	165 kg	140 kg	175 kg

Les valeurs sont mesurées et insérées aux données relevées par une station barométrique intégrée conformément aux normes suivantes : DIN 70020, EGW 80/1269, ISO 1585, SAE J1349, JIS D1001
